Alors que l’industrie cherche à réduire sa dépendance aux fluides frigorigènes et aux énergies carbonées conventionnelles, tout en répondant à des besoins croissants en températures toujours plus basses pour le refroidissement et toujours plus élevées pour la valorisation thermique, une technologie vieille de plus d’un siècle revient progressivement sur le devant de la scène : le cycle de Brayton inverse.
Le retour du cycle à air dans un contexte énergétique en mutation

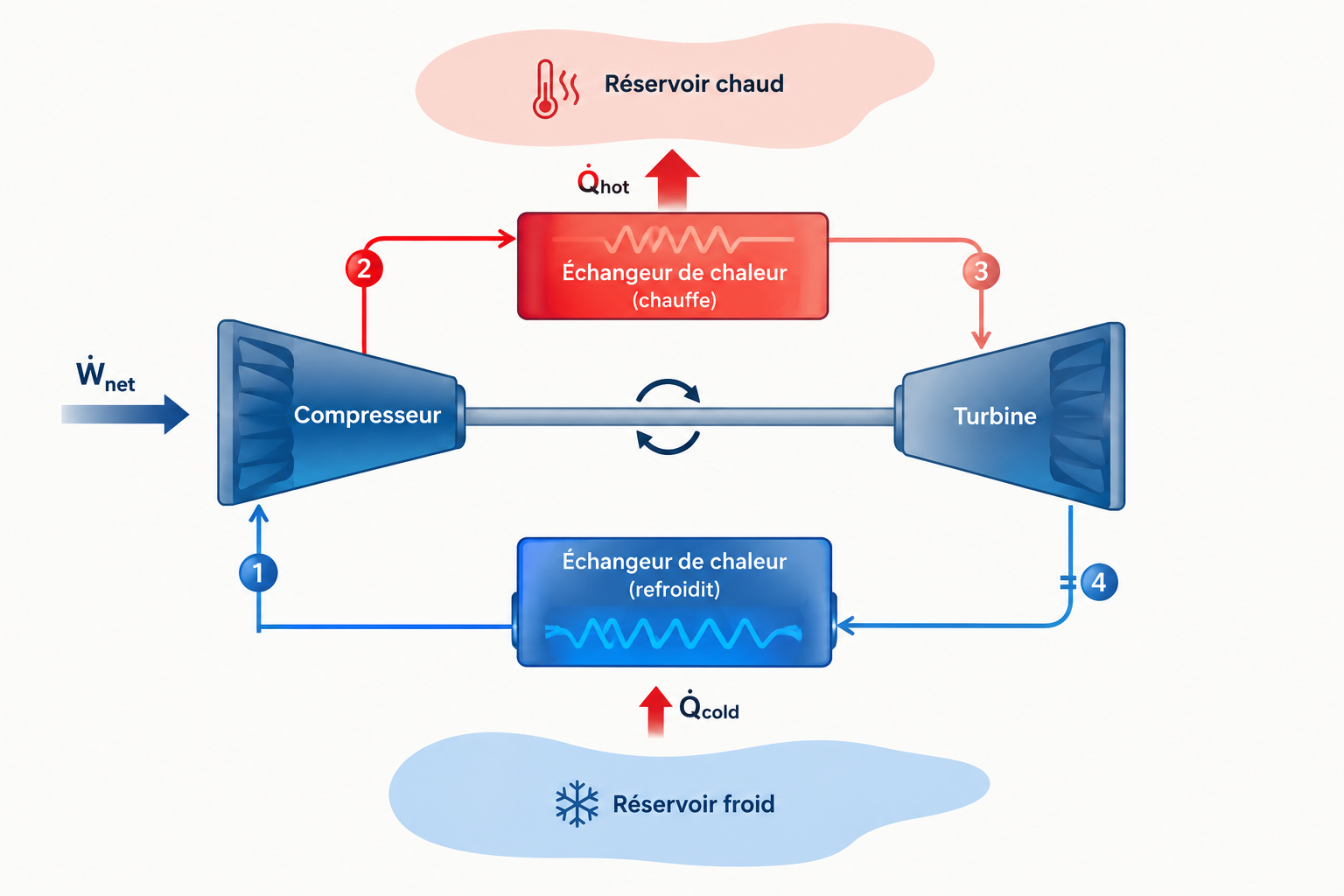

Inventé à la fin du XIXe siècle et initialement utilisé dans les premières installations frigorifiques industrielles, le cycle de Brayton inverse — également appelé cycle à air ou cycle de Joule inversé — repose sur une succession de transformations thermodynamiques en phase gazeuse :
- Compression isentropique
- Rejet de chaleur isobare
- Détente isentropique
- Absorption de chaleur isobare
Ce cycle a progressivement été supplanté par les systèmes à compression de vapeur, principalement en raison de leur bien meilleur rendement énergétique, rendu possible par l’exploitation du changement de phase.
Dans le Brayton inverse, la chaleur est transférée en régime de chaleur sensible, ce qui implique des écarts de température plus importants entre fluide et sources thermiques, et donc des irréversibilités plus élevées.
Longtemps relégué à des applications spécifiques comme l’aéronautique, ce cycle connaît aujourd’hui un regain d’intérêt sous l’effet combiné de contraintes énergétiques, environnementales et industrielles.
Une architecture thermodynamique pilotée par la pression
Une caractéristique essentielle du cycle de Brayton inverse est que ses performances ne sont pas fixées par un fluide frigorigène, mais par les conditions de fonctionnement. Le fluide reste en phase gazeuse sur l’ensemble du cycle. Il n’existe ni évaporation ni condensation, ce qui supprime les contraintes liées aux courbes de saturation. Dans ce cadre, les températures sont principalement gouvernées par :
- Le rapport de compression
- Le rapport de détente
- Les rendements isentropiques des machines
En pratique, la pression devient le principal levier de conception thermique, là où les cycles à changement de phase sont contraints par le fluide.
Cette liberté permet de concevoir des systèmes couvrant des plages de fonctionnement très larges, au prix d’un rendement global généralement inférieur.
Une alternative aux systèmes thermiques carbonés
Dans un contexte de transition énergétique, les systèmes de production de froid et de chaleur doivent réduire à la fois leur consommation énergétique et leur impact environnemental global.
Les cycles à compression de vapeur dominent encore largement les applications industrielles, mais reposent sur :
- Des fluides frigorigènes réglementés (GWP, sécurité, fuites)
- Des architectures parfois complexes (multi-étages, cascades)
- Une dépendance forte à l’optimisation du fluide
Le cycle de Brayton inverse constitue une alternative intéressante dans certaines configurations.
En utilisant l’air (ou d’autres gaz simples comme le CO₂ ou l’azote) et en supprimant totalement le changement de phase, il permet :
- L’élimination des fluides à fort impact environnemental
- Une architecture simplifiée (turbomachines + échangeurs)
- Une meilleure compatibilité avec des sources d’énergie décarbonées (renouvelables, chaleur fatale)
Il ne remplace pas les cycles à compression de vapeur, mais propose une logique différente : moins centrée sur le rendement maximal, davantage sur la robustesse et la flexibilité système.
Une liberté thermodynamique unique sur les plages de température
L’un des avantages majeurs du cycle de Brayton inverse est sa capacité à fonctionner sur des écarts de température très importants.
L’absence de changement de phase permet, en ajustant les rapports de pression et de détente, de déplacer largement les niveaux thermiques du cycle.
Contrairement aux systèmes à compression de vapeur, dont la plage de fonctionnement est contrainte par les propriétés du fluide, le Brayton inverse peut être dimensionné pour couvrir :
- Des températures cryogéniques très basses
- Jusqu’à des températures élevées côté source chaude
Cette flexibilité est particulièrement utile lorsque les systèmes doivent fonctionner en dehors des plages classiques de réfrigération, ou lorsque les architectures multi-fluide deviennent trop complexes.
Des applications où les cycles à compression de vapeur atteignent leurs limites
Le cycle de Brayton inverse devient particulièrement pertinent lorsque les contraintes ne sont plus uniquement énergétiques, mais aussi thermiques, opérationnelles ou sécuritaires.
On le retrouve notamment dans :
- La liquéfaction de gaz industriels
- Le stockage cryogénique
- Les applications médicales à très basse température
- Certains systèmes aéronautiques et spatiaux
- Des architectures énergétiques hybrides (froid + chaleur)
Dans ces cas, les systèmes à compression de vapeur nécessitent souvent :
- Des cascades de fluides
- Plusieurs étages de compression
- Des architectures complexes et coûteuses
Le Brayton inverse, malgré un rendement plus faible, peut offrir une solution plus simple et plus robuste.
Conclusion
Le retour du cycle de Brayton inverse ne traduit pas une substitution des technologies existantes, mais une extension du champ des solutions thermodynamiques disponibles.
Les cycles à compression de vapeur conservent un avantage net en termes de COP dans les applications de climatisation et de réfrigération standard.
Cependant, les critères de conception ont évolué. Les ingénieurs doivent désormais intégrer :
- Contraintes environnementales
- Sécurité des fluides
- Flexibilité de température
- Simplicité système
- Intégration aux énergies décarbonées
Dans ce nouveau cadre, le cycle de Brayton inverse retrouve une pertinence forte dans les applications extrêmes, où la performance ne se résume plus uniquement au rendement énergétique.
Plus d’un siècle après sa conception, il apparaît ainsi non pas comme une solution obsolète, mais comme un outil thermodynamique complémentaire, particulièrement adapté aux systèmes modernes nécessitant robustesse et amplitudes thermiques élevées.
Le cycle de Brayton inverse ne concurrence pas le cycle à compressions de vapeur : il l’étend.
Tableau 1: Cycle le plus adapté en fonction de l’application
| Domaine | Cycle / technologie | Principe de fonctionnement | Avantage clé |
|---|---|---|---|
| Climatisation | Compression de vapeur | Un fluide frigorigène s’évapore à basse pression pour absorber la chaleur, puis est comprimé et condensé à plus haute température | Très bon rendement énergétique dans les conditions usuelles |
| Réfrigération standard | Compression de vapeur | Évaporation du fluide dans l’évaporateur, compression de la vapeur, condensation puis détente | Technologie mature, efficace et économique |
| Data centers | Compression de vapeur + free cooling / refroidissement liquide | La compression de vapeur peut être associée à un refroidissement direct par air extérieur ou à des circuits liquides | Flexibilité et optimisation énergétique selon la charge et les conditions extérieures |
| Cryogénie | Brayton inverse et cycles cryogéniques associés | Un gaz est comprimé, refroidi puis détendu pour produire du froid ; des échangeurs récupèrent une partie du froid produit | Adapté aux très basses températures et aux applications à gaz |
| Aéronautique | Brayton inverse | De l’air comprimé prélevé sur le système propulsif est refroidi puis détendu dans une turbine pour produire de l’air froid | Pas besoin de fluide frigorigène et forte compacité |
| Conditions extrêmes | Brayton inverse / cycles à gaz | Le refroidissement repose sur la compression, le refroidissement et la détente d’un gaz plutôt que sur un changement de phase | Robustesse et fonctionnement avec des gaz dans des environnements exigeants |
